Centurion Mk.3 1/25

Qui larva con con aerografo , che avrà bisogno di aiuto in futuro

Con un progetto così ambizioso non rientri di sicuro nella categoria!

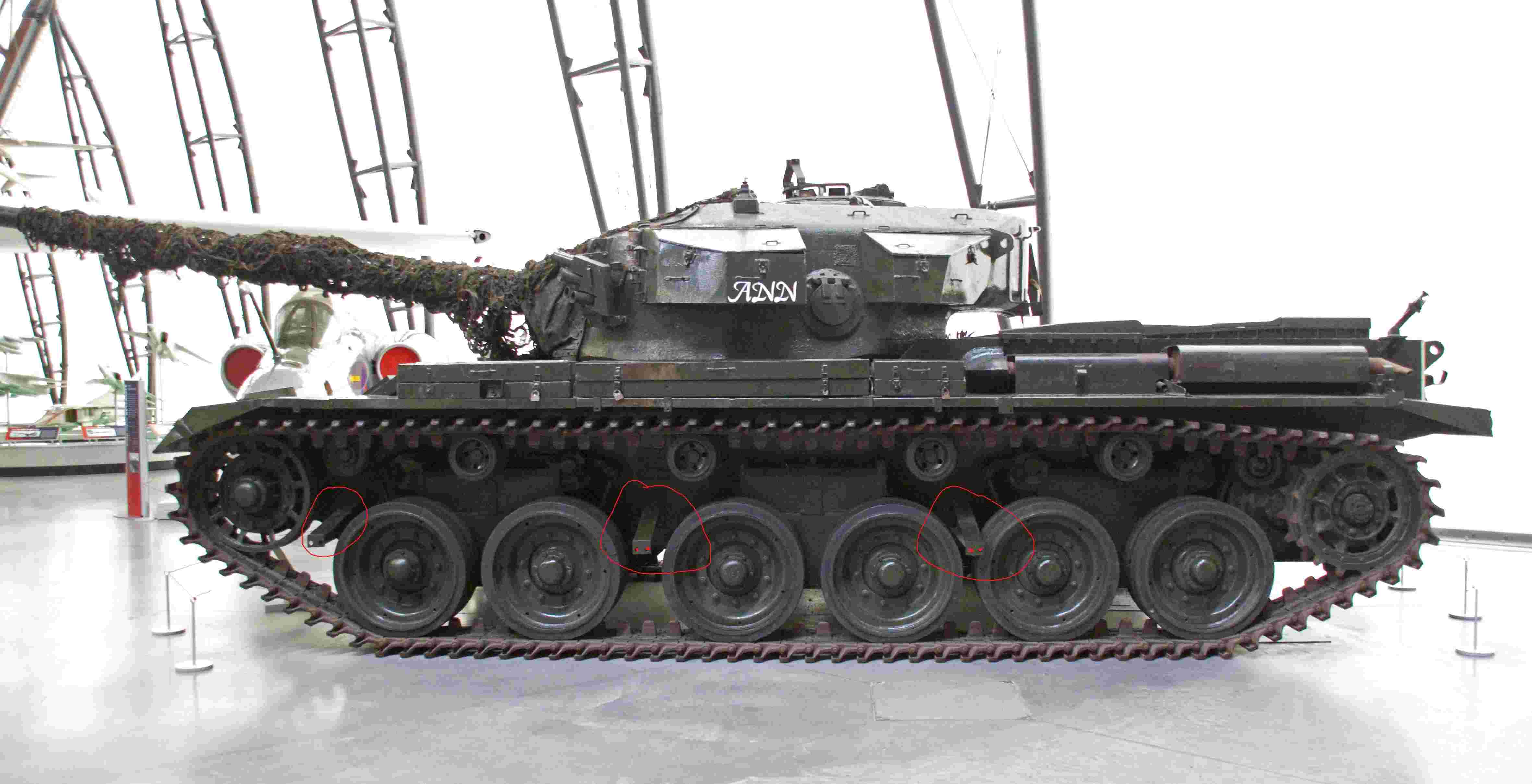

Voi sapete a cosa servono quegli spuntoni (cerchiati in rosso), io credo che visto che sono in prossimità con gli skirts servano per montarli (hanno due fori). è giusto?

Aprimi:

Invece qua ci sono delle sporgenze, a che servono?



Dovrebbe venire così il mio carro, più o meno...

Gli spuntoni tra le ruote hanno sicuramente il compito da fare da supporto agli skirt.

Per sporgenze, invece, quali intendi?

Ranger Lungan ha scritto:

Gli spuntoni tra le ruote hanno sicuramente il compito da fare da supporto agli skirt.

Per sporgenze, invece, quali intendi?

quelle sugli skirt, non so se si vedono bene

Quelle non lo so... A prima vista sembrano delle maniglie...

Poi ho visto immagini tipo questa:





Quindi attendo il parere di chi ne sa di piu'...

Anche a me danno l'impressione di maniglie, però nella foto che hai messo te sembra un po' strano che ce ne siano così tante.

http://www.primeportal.net/tanks/daryl_nightingale/centurion_mk_iii/index.php?Page=1

Sono maniglie.

Sembrava una interpretazione troppo scontata... e invece era quella giusta!

Bravo Gertig!

Cmq non chiamarli Skirt.... La traduzione carristica è grembiuli.

Come per cravatta si intende il supporto che blocca il cannone in posizione...

Ciao

Grazie mille a tutti

met5 ha scritto:

Cmq non chiamarli Skirt.... La traduzione carristica è grembiuli.

Come per cravatta si intende il supporto che blocca il cannone in posizione...

Ciao

Non sapevo come chiamarli in italiano allora ho usato quella inglese, li chiamano anche bazooka plates esiste anche in italiano un termine corrispondente?

Schürzen

Ranger Lungan ha scritto:

Schürzen

Mi sembra un po' tedesco

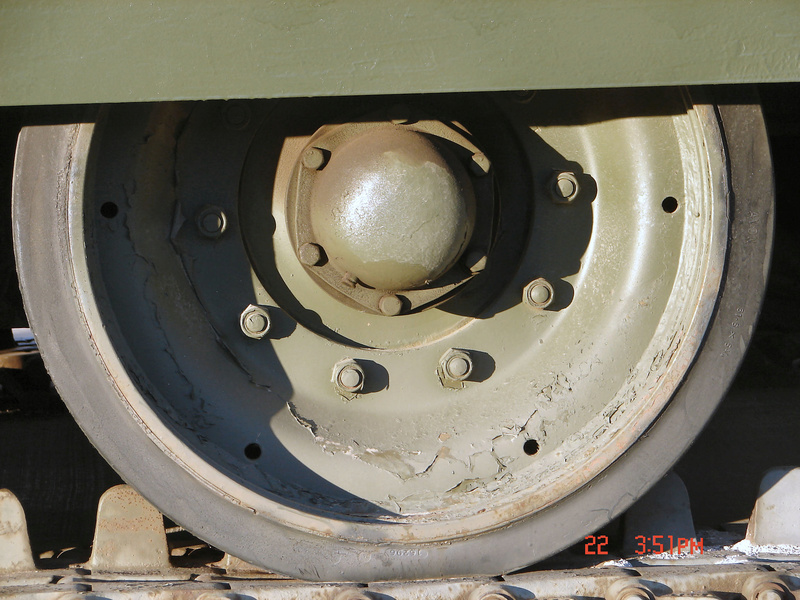

Ho progettato una dei tre tipi di ruote, adesso devo fare ancora un "solco" in cui far passare la gomma che andrà a ricoprire la ruota, ma non ho la più pallida idea di come fare. Secondo voi viene qualcosa di buono se creo lo stampo e poi ci colo dentro della gomma (o il materiale specifico)?





Un'altra domanda, come mi consigliereste di fissare le ruote allo scafo?

Per la gomma la cosa piu' conveniente e' creare il pezzo con la stampa 3D, utilizzarlo per realizzare lo stampo in silicone e quindi colare dentro il prodotto specifico. Io utilizzai a suo tempo il Syntagom della Prochima...

Qui trovi prodotti e anche guide su come operare:

http://www.prochima.it/modellismo.html

Per fissare le ruote allo scafo ci sono diverse soluzioni.

Dipende intanto cosa intendi, perche' le ruote andranno fissate ai braccetti delle sospensioni e questi ultimi allo scafo...

In commercio esistono anelli in gomma di varie misure (diametro, larghezza e spessore) se cerchi nel web forse trovi qualcosa che fa al caso tuo.
Una foto presa a caso su google:


Riguardo il fissare le ruote allo scafo ti chiedo la stessa cosa di Ranger.....cosa intendi?

Sì intendevo fissare le ruote ai braccetti delle sospensioni, mi sono espresso male .

Di solito, quando il braccetto e' in plastica, il perno e' fissato ad incastro... nel senso che entra con uno sforzo e cio' lo tiene in posizione.
Nei braccetti in metallo invece c'e' un grano filettato che blocca il perno...

Ranger Lungan ha scritto:

Di solito, quando il braccetto e' in plastica, il perno e' fissato ad incastro... nel senso che entra con uno sforzo e cio' lo tiene in posizione.
Nei braccetti in metallo invece c'e' un grano filettato che blocca il perno...

Grano filettato?

Ma se io volessi mettere il grano filettato anche se ho il braccetto in plastica?

Questo è quello che ho creato io, potrei metterci su la ruota e poi però non so come fissarla.

Io ho scritto "di solito". Se tu hai una plastica che regge il sottile filetto di un grano senza spanarsi, ben venga... Di solito non e' cosi'...

Comunque solo la sperimentazione puo' dare ragione o torto su questi dettagli.

Ranger Lungan ha scritto:

Io ho scritto "di solito". Se tu hai una plastica che regge il sottile filetto di un grano senza spanarsi, ben venga... Di solito non e' cosi'...

Comunque solo la sperimentazione puo' dare ragione o torto su questi dettagli.

Io ho googlato grano filettato e mi è uscito questo risultato:

Mi potreste inviare una foto in cui è montato su uno dei vostri carri, perché non riesco a capire

o realizzi la parte interna del foro del braccetto già filettato con la 3d e poi gli avviti un bulloncino testa tonda



oppure con un maschio filetti l'interno

oppure realizzi il perno cilindrico a testa tonda e lo blocchi con una coppiglia





o lo blocchi con questa

Il grano per bloccare il perno lo escluderei perchè non hai uno spessore tale da filettare la plastica e non credo terrebbe per quanto dura è la plastica delle stampanti 3d.

Gertig. ha scritto:

o realizzi la parte interna del foro del braccetto già filettato con la 3d e poi gli avviti un bulloncino testa tonda

Pensavo di stampare il buco dello stesso spessore del bullone così ci pensa lui a filettarlo.
Tipo questa

Gertig. ha scritto:

oppure con un maschio filetti l'interno

Come posso fare, hai qualche guida verso cui indirizzarmi.

La plastica della 3d è dura, il bullone rischia di aprirla in due e non filettarla.
Controlla da tabella il diametro di foratura in base al diametro del bullone che devi usare,



stampi il foro interno di quel diametro, comperi in una qualsiasi ferramenta per pochi euro i maschi adatti M2 - M3 - ecc... e filetti il foro.


Ciao

Si, anche io ti consiglio di filettare i fori col maschio di una filiera... Soprattutto con una sagoma cosi', dove non hai molto materiale intorno, rischi davvero di spaccare...
